Scanology Hibrid 3D szkennerek
- Metrológiai 3D szkennerek
- Gyors és pontos mérések
- ISO 17025 kalibráció
Scanology új generációs, ipari hibrid 3D szkennerek és automatizált 3D mérési rendszerek.
Scanology SimScan
Scanology KScan
Nimble Track
TrackScan System

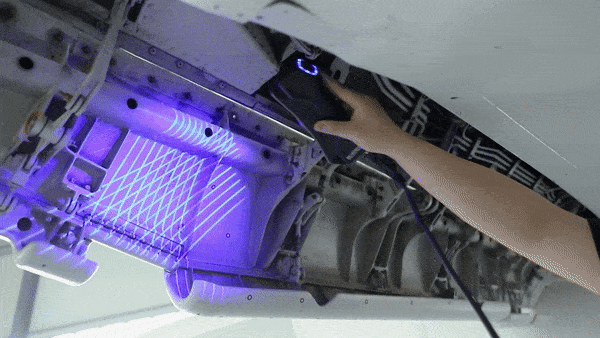

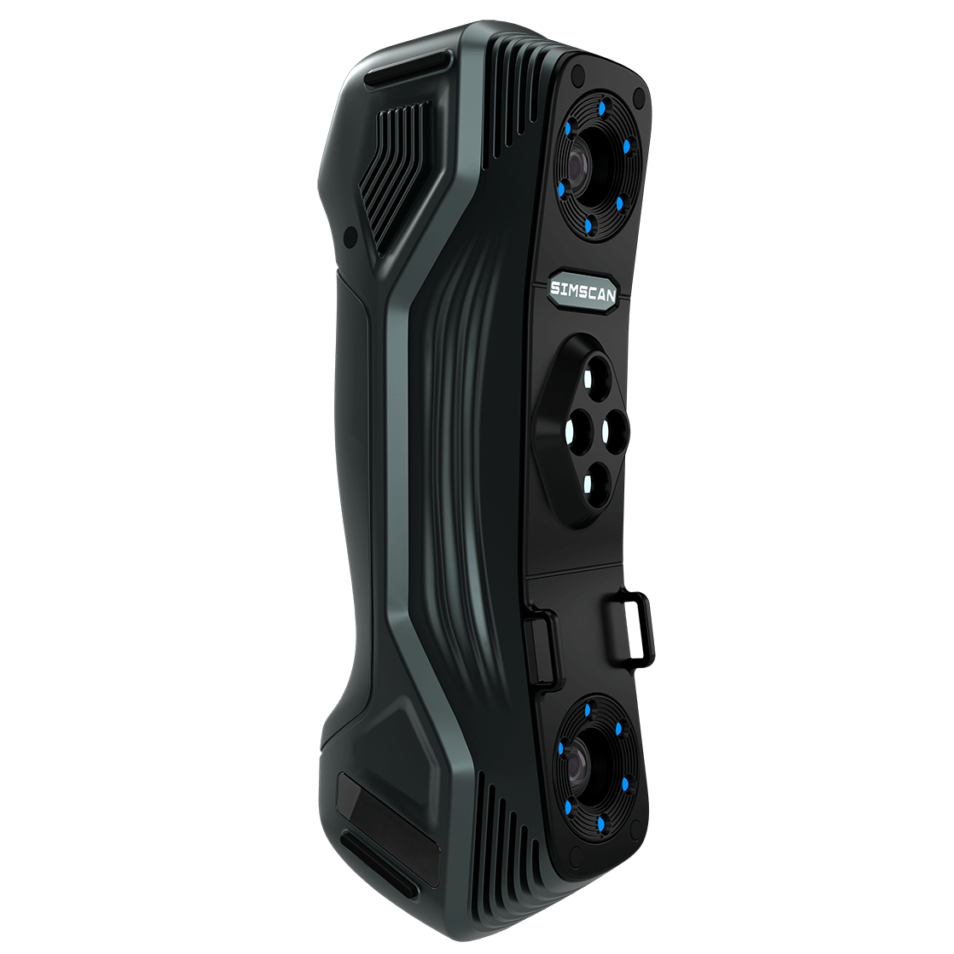

Scanology SimScan
Ipari kézi 3D szkenner hibrid kék lézer technológiával
| Specifikáció: | SimScan42 (E) |
|---|---|
| Technológia | Blue laser |
| max. 3D pontosság | 0,015 mm |
| max. 3D felbontás | 0,02 mm |
| Mérési felület | 700 x 600 mm |
| Mérési mélység | 550 mm |
| Mérési sebesség | 6.300.000 pont/mp |
| Markerek | igen |
| Mérési szabvány | ISO 17025, VDI/VDE 2634 |
Ár: kérje aktuális árlistánkat!
Scanology KScan
Ipari kézi 3D szkenner hibrid kék lézer + IR technológiával
| Specifikáció: | KScan Magic | KScan Magic II |
|---|---|---|
| Technológia | Blue laser + IR | Blue laser + IR |
| 3D pontosság | 0,015 mm | 0,015 mm |
| 3D felbontás | 0,01 mm | 0,01 mm |
| Mérési felület | 550 x 600 mm | 1440 x 860 mm |
| Mérési sebesség | 2.700.000 pont/mp | 4.150.000 pont/mp |
| Fotogrammetria | igen | igen |
| Mérési szabvány | ISO 17025, VDI/VDE 2634 | ISO 17025, VDI/VDE 2634 |
Ár: kérje aktuális árlistánkat!

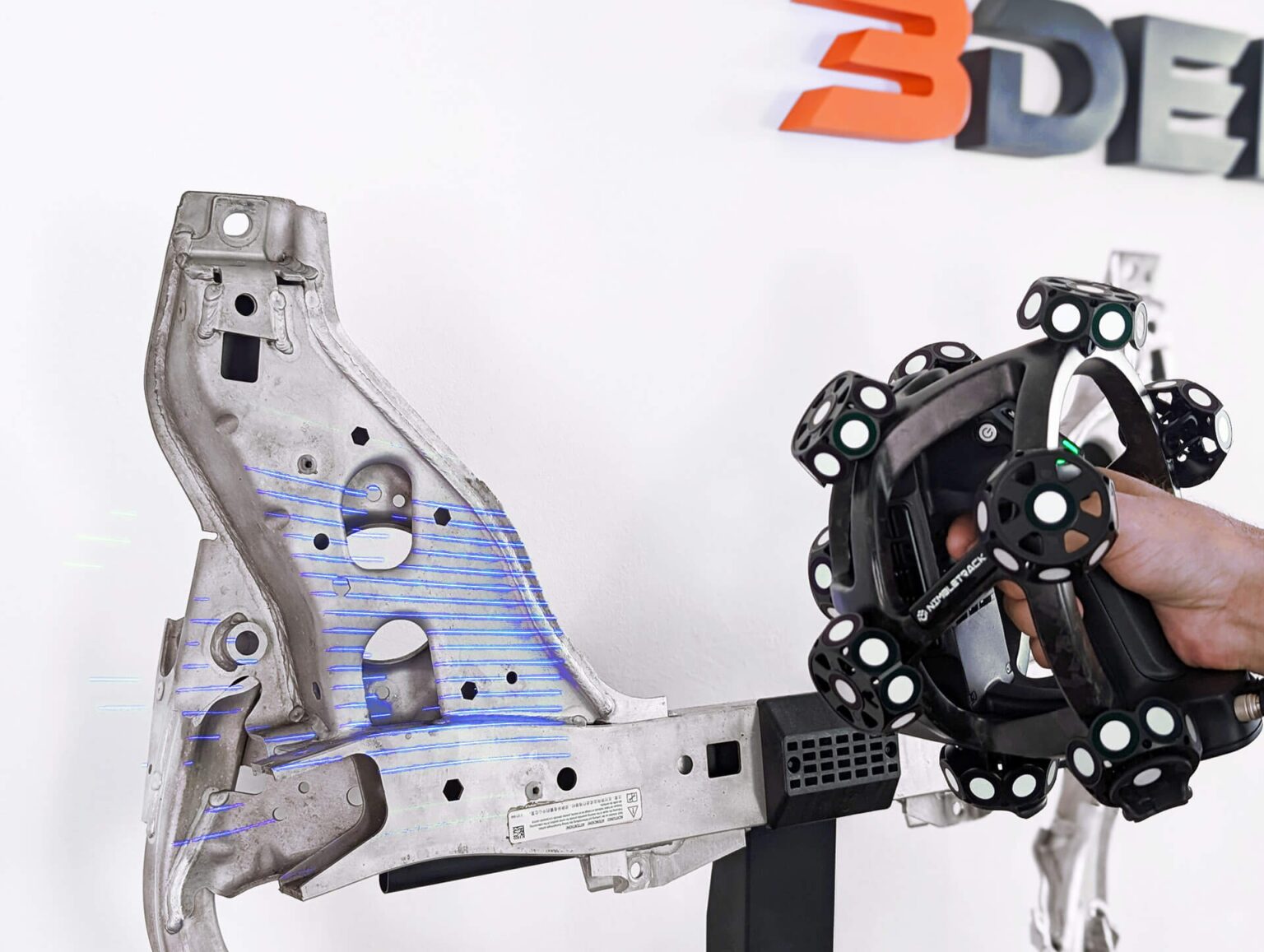

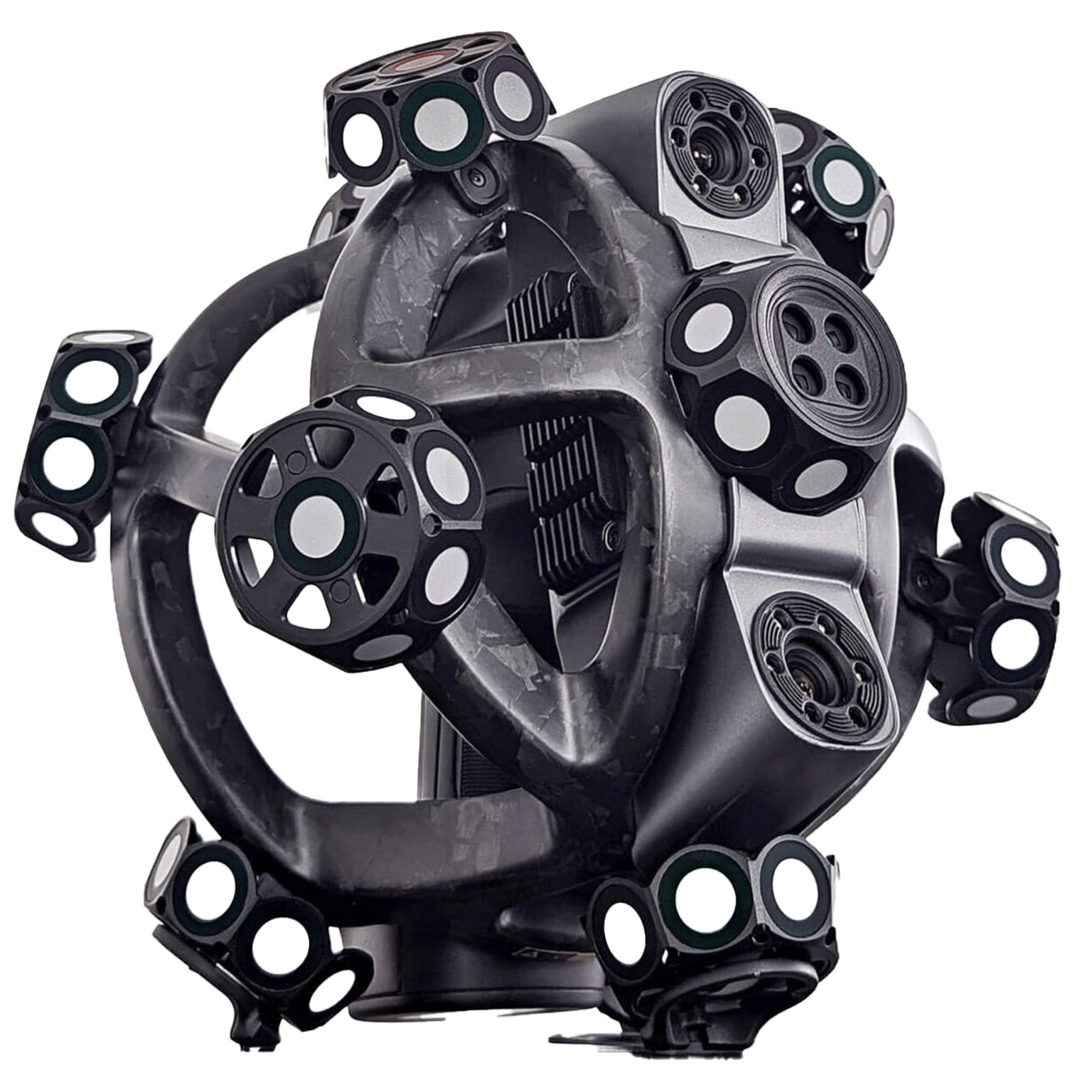

Scanology Nimble Track
3D mérési és szkennelési rendszer markerek nélkül
| Specifikáció: | Nimble Track |
|---|---|
| Technológia | Blue laser |
| max. 3D pontosság | 0,02 mm |
| max. 3D felbontás | 0,02 mm |
| Mérési sebesség | 4.900.000 pont/mp |
| Markerek nélküli szken | igen |
| Intelligens felületfelismerés | igen |
| Mérési szabvány | ISO 17025, VDI/VDE 2634 |
Ár: kérje aktuális árlistánkat!
Scanology TrackScan
3D mérési és szkennelési rendszer markerek nélkül
| Specifikáció: | TrackScan P42 | TrackScan P550 |
|---|---|---|
| Technológia | Blue laser + IR | Blue laser + IR |
| 3D pontosság | 0,025 mm | 0,025 mm |
| 3D felbontás | 0,02 mm | 0,02 mm |
| Mérési felület | 500 x 600 mm | 500 x 600 mm |
| Mérési sebesség | 1.900.000 pont/mp | 2.600.000 pont/mp |
| Fotogrammetria | igen | igen |
| Mérési szabvány | ISO 17025, VDI/VDE 2634 | ISO 17025, VDI/VDE 2634 |
Ár: kérje aktuális árlistánkat!

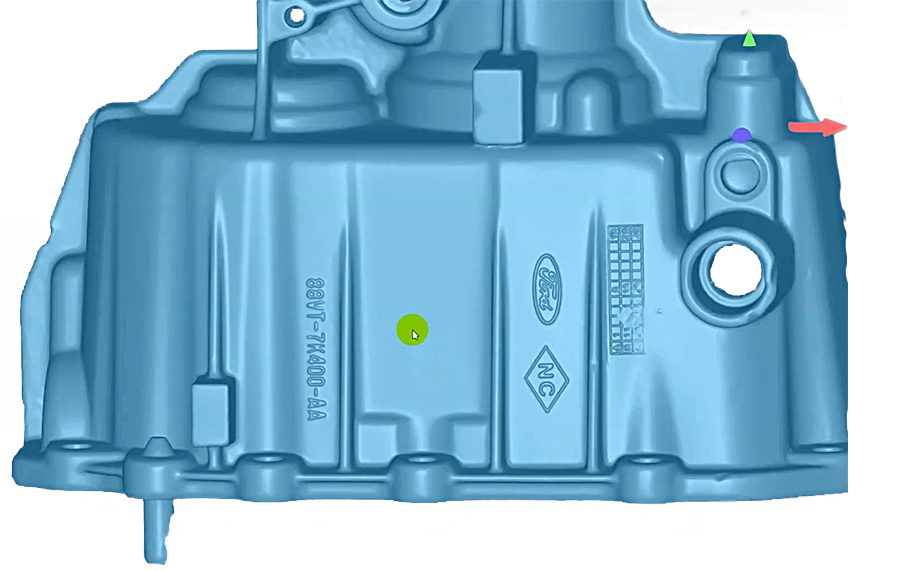

Ultragyors 3D szkennelés
A Scanology 3D szkennerekkel precíz 3D méréseket végezhetünk, órák helyett percek alatt. Akár 2 800 000 pont/mp pontfelvételi sebességének köszönhetően még a nagy méretű, részletes tárgyak, szerszámok vagy munkadarabok 3D szkennelése is gyorsan kivitelezhető.
A gyors méréssel nem csak időt takarítunk meg, de lényegesen több mérési ponttal is dolgozhatunk, mely megkönnyíti és meggyorsítja a kiértékelést.
Pontos mérés, 3D-ben
A kézi 3D szkennerek között kiemelkezőnek számító 0.015 mm-es volumetrikus pontossággal, valamint 0.010 mm-es felbontással a Scanology 3D szkennerei a legapróbb részletek mérését is lehetővé teszik, ugyanakkor garantálják a megfelelő, ISO 17025 szabvány szerint kalkulálható mérési bizonytalanságot is.
Próbaszkennelés kéréseMulti Surface technológia

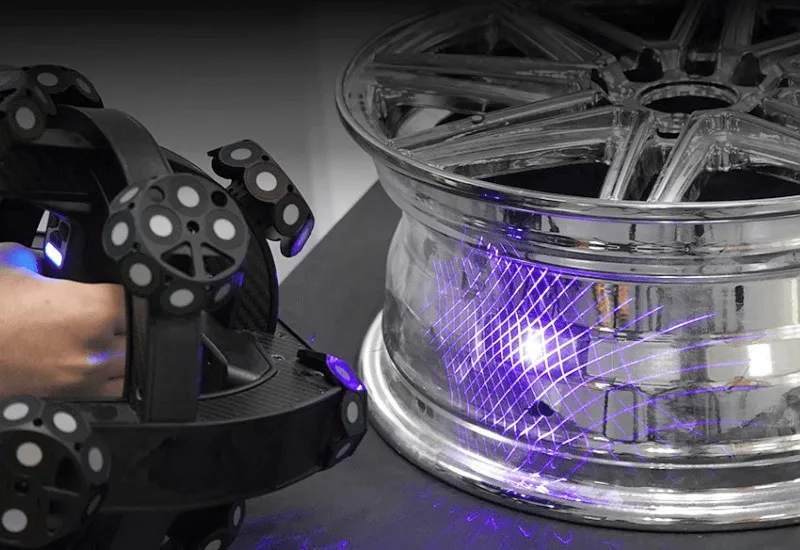

A kék lézeres hibrid technológia olyan mérési megoldást nyújt, mellyel a legkülönbözőbb, fémes, erősen reflektáló vagy tükröződő felületeket 3D szkennelhetünk előzetes felületkezelés, vagy akár markerek nélkül.
Furatmérés 3D-ben
A deep hole scanning üzemmódnak köszönhetően nehezen hozzáférhető, szűk területek mérése éppúgy lehetséges, mint furatok vagy üregek 3D szkennelése illetve kiértékelése.
Az iHole Detection egy intelligens funkció, mely felismeri a furatokat és kivágásokat a lemezalkatrészeken. Segítségével szebb kontúrokat kapunk rövidebb idő alatt.
Modern méréstechnika

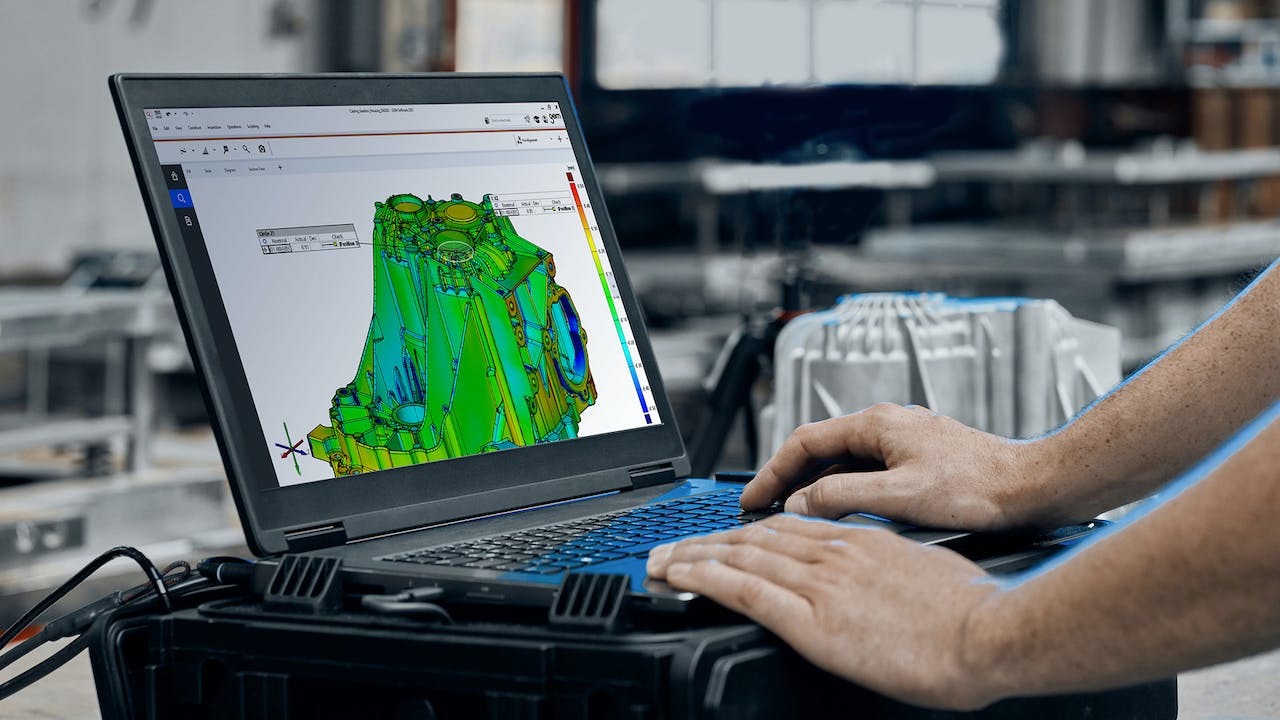

A Scanology kézi 3D szkennerei gyors és hatékony mérési megoldást nyújtanak akár beérkező munkadarabok ellenőrzésére, akár gyártás utáni végellenőrzés céljából. A Scanology ScanViewer szoftverében pár lépésben készíthetünk vizuális kiértékelést a munkadarabról, annak CAD (.stp .igs stb.) modellje alapján.

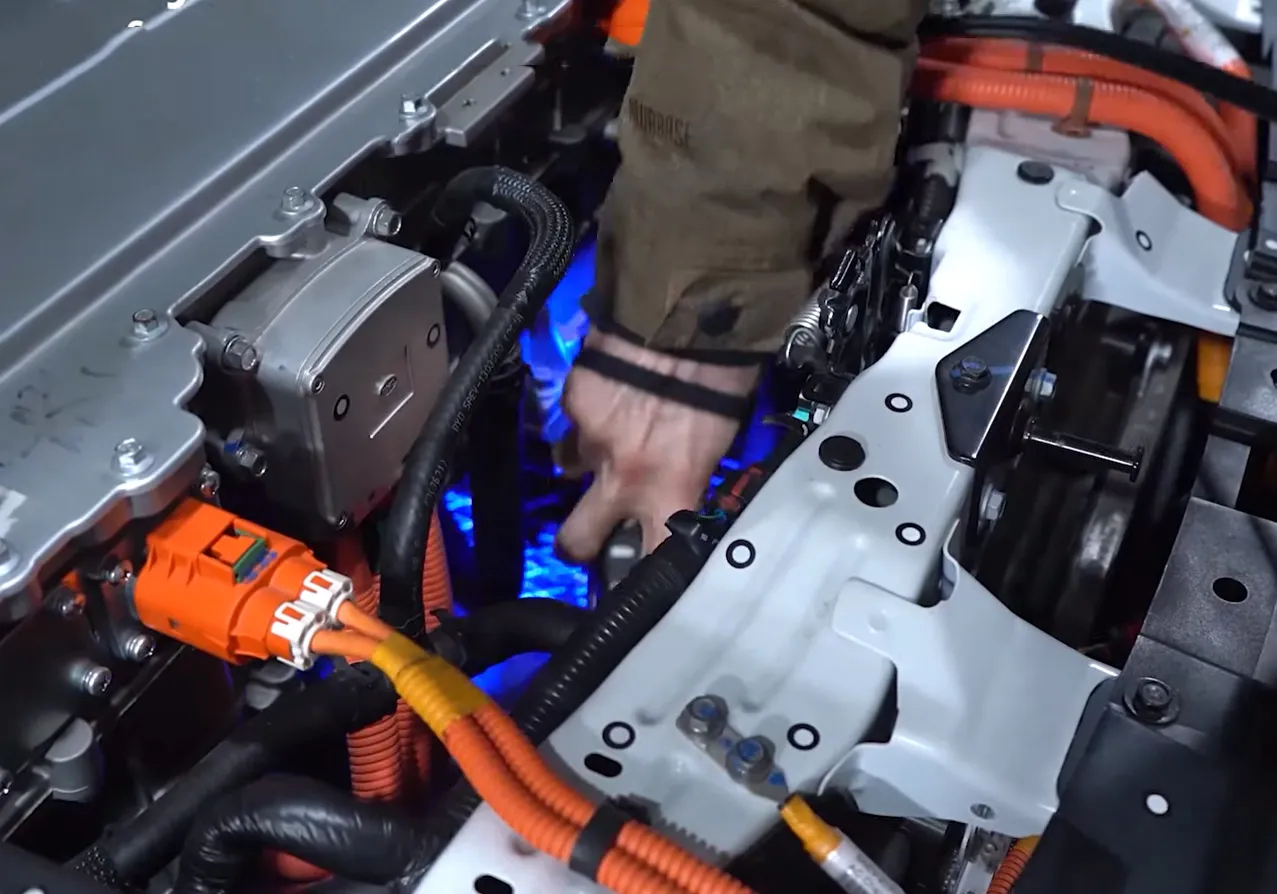

3D szkennelés előkészítés nélkül

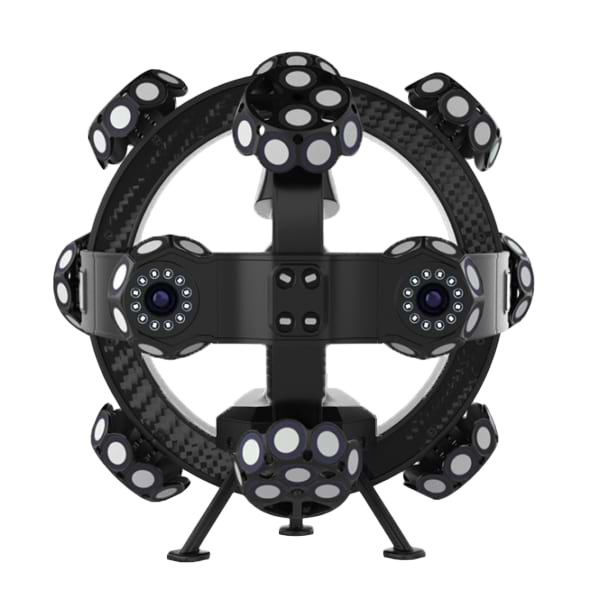

A Scanology TrackScan rendszere egy kiegészítő kamerarendszer segítségével valós időben kalkulálja a 3D szkenner térbeli helyzetétét, így lehetővé teszi nagy méretű tárgyak, járművek, vagy szerszámok mérését gyorsan és hatékonyan, előzetes előkészítés vagy markerezés nélkül.
Szoftveres kompatibilitás

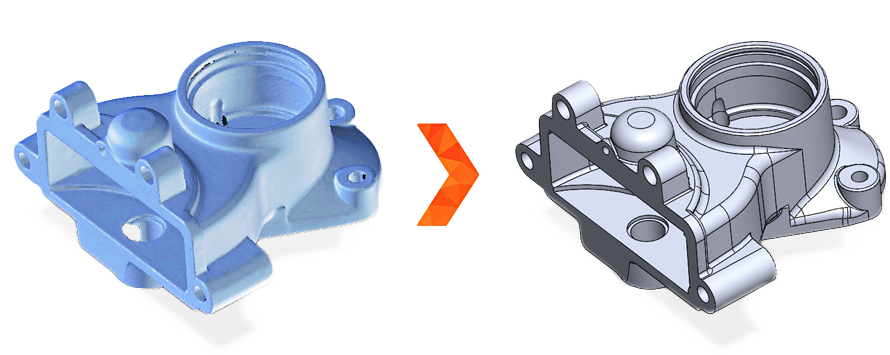

A Scanology szoftvere által rendelkezésre bocsátott felületmodell és pontfelhő a legtöbb CAD illetve mérőszoftverbe importálható, ezen felül Reverse Engineeringet (visszatervezést) is lehetővé tesz.
A részleges, vagy teljes kompatibilitás biztosított a következő szoftvereknél: CATIA, Solidworks Creo, NX, Solid Edge, Autodesk (Inventor, PowerINSPECT, Fusion360), GOM Inspect, Verisurf, Quicksurface, ScanViewer Inspection (ingyenes), Geomagic® (Essentials, DesignX, ControlX) stb.

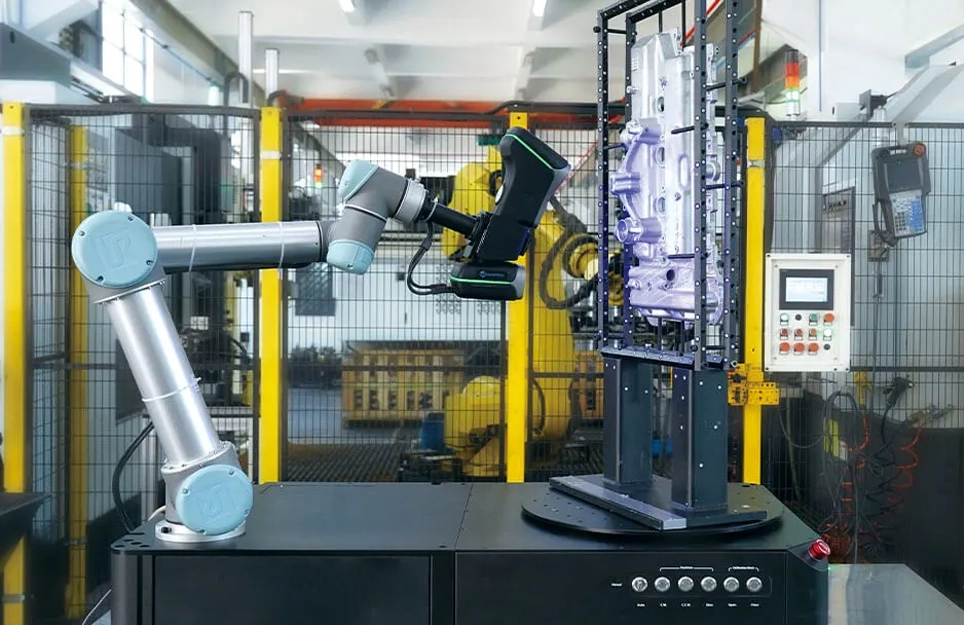

Automatizált mérési megoldások
A Scanology szoftveres környezetének és integrálhatóságának köszönhetően a 3D szkennerek részben, vagy akár teljesen automatizált mérési megoldást nyújtanak, a munkadarab azonosításától egészen az előre konfigurált mérési jegyzőkönyvig.
Minősített kalibráció
A Scanology 3D szkennerei ISO 17025 akkreditált, VDI/VDE 2634 szabvány szerinti kalibrációval, valamint ennek megfelelő tanusítvánnyal rendelkeznek.
Esettanulmány: Nimble Track
Tekintse meg esettanulmányunkat, melynek keretében ügyfelünknek egy BMW X2 első tengelytestjét szkenneltünk be és ellenőriztük a tűréseket, valamint visszatervezést (reverse engineering) végeztünk.
A Scanology Nimble Track, illetve az intelligens furatfelismerés segítségével a szkennelés pár perc alatt, markeren nélkül elkészült. A tűrések kiértékelés további kb. 30 percet vett igénybe a Geomagic Control X mérőszoftverben.
Alkalmazási területek
Minőségellenőrzés
- Eltérések mérése
- Tűrések ellenőrzése
- Gyártás utáni végellenőrzés
- Minőségbiztosítás
Szerszámellenőrzés
- Színtérképek készítése
- Szerszámellenőrzés
- Kopások mérése
- Roncsolásmentes vizsgálat
Reverse Engineering
- Scan-to-CAD
- Visszatervezés
- Retrofitting
- Szerelési pontok mérése
Karbantartás
- Elhasználódás, kopás mérése
- Roncsolásmentes vizsgálat
- Alkatrész utángyártás
- Gépek dokumentációja
Integráció
A Scanology 3D mérési megoldása egy rugalmas, illetve a számos interfésszel rendelkező rendszer, mely széleskörű szoftveres, valamint hardveres integrálási lehetőségeket nyújt az Ön gyártás előtti, gyártás alatti igényeire, illetve végellenőrzésre is. Manuálisan, vagy akár teljesen automatizálva!
Forduljon hozzánk bizalommal és megtaláljuk az Ön számára megfelelő megoldást.
